СЧЁТЧИК
ВАТТ АКТИВНОЙ ЭНЕРГИИ
ПЕРЕМЕННОГО ТОКА СТАТИЧЕСКИЙ
«МЕРКУРИЙ-200»
Руководство по эксплуатации
АВ ЛГ.411152.020 РЭ
Полный текст руководства на
официальном сайте ОАО «Ленинградский Электромеханический Завод» (ЛЭМЗ).
>>
5. Порядок работы.
Значения учтённой энергии по тарифным зонам могут быть считаны как с индикатора счётчика
с помощью кнопок на передней панели, так и через интерфейс «CAN» или модем «PLS».
5.1 Считывание информации с ЖКИ счётчика с помощью кнопок.
На ЖКИ однотарифных счётчиков отображаются данные учёта электроэнергии с начала эксплуатации
в кВт·ч.
На ЖКИ многотарифных счётчиков отображаются:
- номер текущего тарифа "Т1", "Т2", "Т3", "Т4";
- значение потребляемой электроэнергии с начала эксплуатации по каждому тарифу и сумму
по всем тарифам в кВт·ч;
- текущее значение активной мощности в нагрузке в кВт (справочное значение);
- текущее время;
- текущая даты - число, месяц, год;
- значение потребляемой электроэнергии с начала эксплуатации на первое число каждого из
предыдущих 11 месяцев по каждому тарифу и сумму по всем тарифам (данные учёта электроэнергии
отображаются в целых единицах кВт·ч);
- время переключения тарифных зон (тарифное расписание на текущий день).
Выбор указанных режимов индикации осуществляется посредством клавиатуры управления,
состоящей из двух кнопок: "O" и "ВВОД".
5.1.1 Режимы индикации счётчика.
При работе счётчик находится в одном из нескольких режимов.

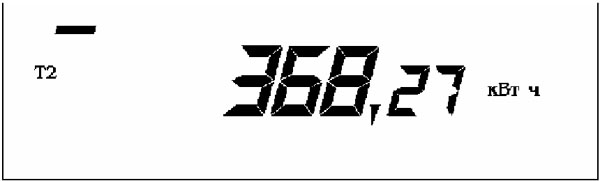

5.1.1.1 Режим индикации накопленной энергии по действующим тарифам.
При включении счётчика на жидкокристаллическом индикаторе (далее ЖКИ) отображается количество
энергии, потреблённое по текущему тарифу за всё время функционирования счётчика. Эта величина
индицируется в кВт·ч, с дискретностью 0,01 кВт·ч (два знака после запятой). Справа от этого
числа указываются единицы, в которой выражена, показываемая величина (кВт·ч). Номер текущего
тарифа показан слева (Т1 - первый тариф, Т2 - второй, Т3 - третий, Т4 - четвертый). В верхней части
ЖКИ находятся курсоры, которые индицируют работу счётчика. При накоплении определенного количества
энергии (эта величина не нормирована) курсор сдвигается вправо, таким образом, чем
больше нагрузка, тем быстрее движется курсор. Индикатор работы счётчика действует во всех режимах.

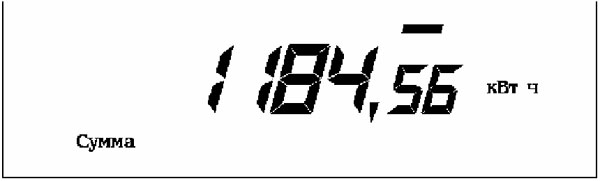

При нажатии на клавишу "ВВОД" циклически изменяется номер тарифа, по которому индицируется
величина накопленной энергии. После последнего тарифа (если счётчик четырехтарифный, то после
четвертого, если трехтарифный - после третьего, если двухтарифный - после второго) индицируется
сумма накопленной энергии по всем действующим тарифам, при этом слева индицируется номер, показываемого
тарифа, а если индицируется сумма, то в нижней части появляется надпись "Сумма"
Если на клавиши не происходит нажатие более, чем 30с, то счётчик возвратится в исходное состояние (это
касается в том числе и режимов, описанных далее).

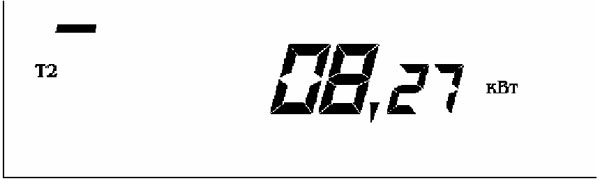

5.1.1.2 Режим индикации мощности нагрузки.
При нажатии клавиши "О" счётчика происходит переход в следующий режим работы. В этом режиме
на ЖКИ счётчика отображается мощность нагрузки, подключенной к счётчику. Мощность показывается
в киловаттах, о чём свидетельствует надпись справа: "кВт". Кроме того, индицируется
текущий тариф.

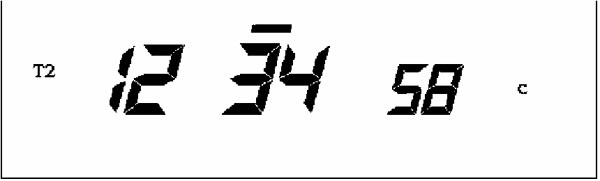

5.1.1.3 Режим индикации текущего времени.
При повторном нажатии клавиши "О" происходит переход в режим индикации текущего
времени. В этом режиме индицируется текущее время в формате "часы минуты секунды". Справа
горит надпись "с" (секунды), а слева индицируется текущий тариф. При необходимости можно
изменить время с дискретностью 1 мин в пределах плюс-минус 30 минут. Для этого необходимо нажать
необходимое число раз клавишу "ВВОД". При каждом нажатии время увеличивается на 1 мин.
При изменении времени на 30 мин. при следующем нажатии произойдет уменьшение времени на 60
мин и при дальнейших нажатиях будет увеличиваться на 1 мин. Величина, на которую было откорректировано
время, запоминается и в следующий раз возможно изменение на 30 мин не относительно
нового времени, а относительно первоначального времени. При смене календарного года запомненное
значение сбрасывается и опять становится возможной корректировка на плюс-минус 30
мин относительно текущего времени. Таким образом, в течение года невозможно изменить время
более чем на 30 мин.
Примечание - Эксплуатирующие организации могут отключить возможность изменения времени с
клавиатуры.
ВНИМАНИЕ! Невозможно изменение времени, которое влечет за собой изменение даты.

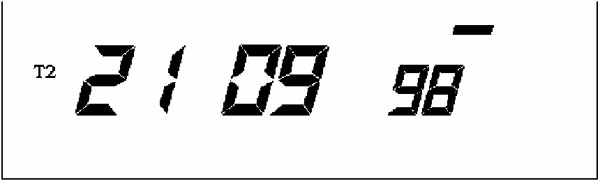

5.1.1.4 Режим индикации текущей даты.
При следующем нажатии клавиши "О" происходит переход в режим индикации текущей даты. В
этом режиме индицируется текущая дата в формате "дата месяц год" (две последние цифры). Слева
индицируется текущий тариф.

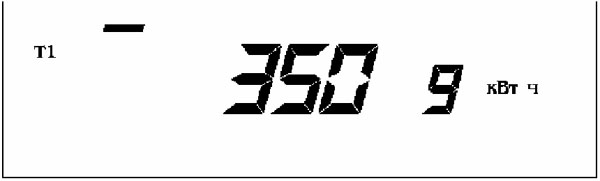

5.1.1.5 Режим индикации потребленной энергии на начало месяца.
При следующем нажатии клавиши "О" счётчик переходит в режим индикации накопленной
энергии на первое число месяца. В начале каждого месяца счётчик запоминает показания по каждому
из действующих тарифов с нарастающим итогом. Эта информация хранится в течение 11 месяцев
Для того чтобы получить эту информацию необходимо сначала установить необходимый тариф.
5-й режим соответствует первому тарифу, 6-й - второму, и т.д. Последний режим соответствует суммарным
показаниям по всем действующим тарифам. Переход к следующему режиму осуществляется
нажатием клавиши "О". Номер тарифа или "Сумма" индицируется слева. Справа индицируется
"кВт·ч". При входе в этот режим индицируются показания на начало текущего месяца. Мигающие
цифры показывают месяц, на начало которого показывается накопленная энергия. При нажатии на
клавишу "ВВОД" индицируются показания на начало предыдущего месяца. При дальнейших нажатиях
месяц сменяется предыдущим. Таким образом, можно просмотреть показания за последние 11
месяцев. Цифры после запятой для показаний в этом режиме отбрасываются. Более точная информация
доступна через последовательный интерфейс.
Например, для вычисления накопленной энергии за 4-й месяц по заданному тарифу, необходимо
после выбора соответствующего тарифа, вычесть из показаний на начало 5-го месяца показания
на начало 4-го месяца.

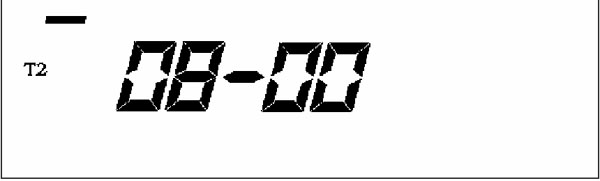

5.1.1.6 Индикация тарифного расписания.
При следующем нажатии клавиши "О" происходит переход к индикации тарифного
расписания текущего дня.
Нажатие клавиши "ВВОД" приводит к перебору тарифного расписания текущего дня.
5.1.1.7 Кроме стандартного режима индикации существует ещё циклический.
Управление переключением стандартный/циклический производится по интерфейсу «CAN»
(модему «PLC»).
Отличие циклического режима от стандартного заключается в том, что циклически показызывается:
- накопление энергии по тарифам Т 1…Т 4 (текущий режим индицируется 60с, а все остальные
– 16с);
- сумма по тарифам;
- мощность нагрузки;
- время и дата.
Любой из этих параметров может быть включён в цикл индикации или убран.
При нажатии "O" счётчик перейдёт в режимы индикации, описанные в пп.5.1.1.2-5.1.1.6.
При отсутствии нажатия более 30с осуществится переход в циклический режим.
Примечание - В однотарифном счётчике все описанные функции недоступны. На ЖКИ отображается
только значение потребленной энергии.
|
